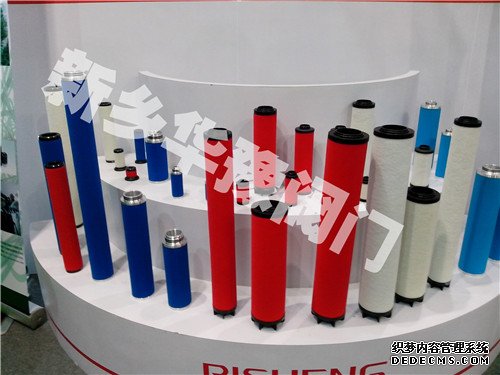

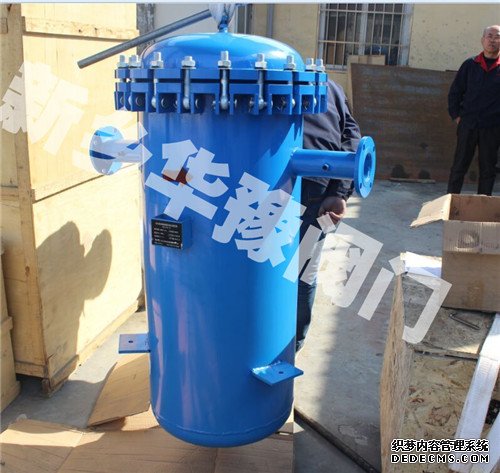

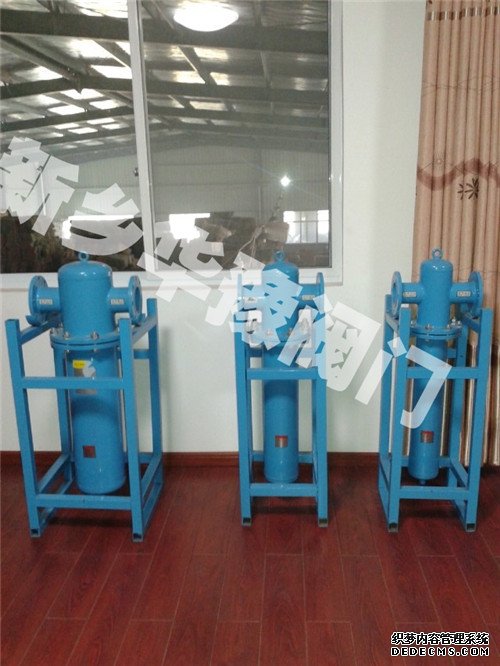

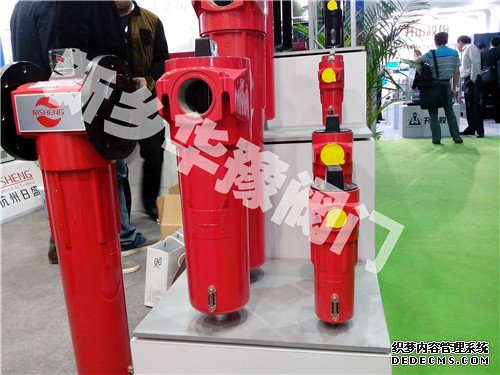

壓縮空汽精密過濾器的性能與安裝
性 能：
|
型 號 |
性 能 |
應 用 范 圍 |
|
FC級 離心式油水分離器 |
完全過濾3μ或更大的固態離子 上游氣體水份負載允許達25000PPM 去除99%水份，40%油霧 |
后部冷卻器的分離器，冷凍式干燥機的分離器，主管路的前置過濾器 |
|
FT級 主管路過濾器 |
完全過濾1μ或更大的固態離子 上游氣體水份負載允許達2000PPM 去除100%水份，70%油霧 |
氣動工具，氣動馬達 保護自動控制系統 空氣系統的主管路過濾器 |
|
FA級 微油霧過濾器 |
微玻璃纖維經特殊設計的密度、直徑及表面處理，可過濾0.01μ的固態粒子。 外部海綿層吸收并排出油霧 去除99.999+%油霧 |
有油空壓機配置FC、FT、FA級過濾器代替無油空壓機且更加便宜，維修方便 代替氮氣，用于噴漆、電子等行業 |
|
FH級 除油除臭活性碳 過濾器 |
精密的活性碳過濾95%油霧及碳氫化合物殘留的0.01PPM油氣不含任何臭味 |
食品及藥物制造業的輸送、攪拌、釀造、發酵用氣 呼吸及潛水保護作業用氣 去除工作環境的臭味 |
壓縮空汽精密過濾器標準規格表
|
過濾器型號 |
處理流量 Nm 3 /min |
出入管徑 |
最大使用壓力 |
最高使用溫度 |
外型尺寸 |
重量 KG |
濾芯 |
||
|
直徑 |
總長 |
型號 |
數量 |
||||||
|
FC-001 |
1.5 |
1/2 ＂ PT |
1.0Mpa |
85 ℃ 以下 |
95 |
210 |
1.5 |
C-001E |
1 |
|
FC-002 |
2.5 |
1 ＂ PT |
130 |
310 |
3.6 |
C-002E |
1 |
||
|
FC-004 |
6.0 |
1-1/2 ＂ PT |
130 |
445 |
6.8 |
C-004E |
1 |
||
|
FC-007 |
8.5 |
1-1/2 ＂ PT |
130 |
515 |
6.9 |
C-007E |
1 |
||
|
FC-013 |
13 |
2 ＂ PT |
130 |
700 |
8.9 |
C-013E |
1 |
||
|
FC -020L |
20 |
DN80 |
Φ 180 |
950 |
45 |
C-020E |
1 |
||
|
FC -030L |
26 |
DN80 |
Φ 180 |
1070 |
50 |
C-030E |
1 |
||
|
FC -040L |
45 |
DN100 |
Φ 219 |
1135 |
80 |
C-030E |
2 |
||
|
FC -060L |
65 |
DN125 |
Φ 273 |
1205 |
120 |
C-030E |
2 |
||
|
FC -080L |
90 |
DN150 |
Φ 325 |
1220 |
142 |
C-030E |
3 |
||
|
FC -120L |
120 |
DN150 |
Φ 325 |
1220 |
142.5 |
C-030E |
4 |
||
|
FC -150L |
180 |
DN200 |
Φ 426 |
1335 |
228 |
C-030E |
6 |
||
|
FC -200L |
240 |
DN200 |
Φ 426 |
1335 |
230 |
C-030E |
8 |
||
|
FC -250L |
300 |
DN250 |
Φ 616 |
1520 |
297 |
C-030E |
10 |
||
|
FC -300L |
360 |
DN300 |
Φ 716 |
1645 |
418 |
C-030E |
12 |
||
|
FC -400L |
450 |
DN300 |
Φ 716 |
1645 |
419 |
C-030E |
15 |
||
|
FC -500L |
540 |
DN300 |
Φ 716 |
1645 |
420 |
C-030E |
18 |
||
處理量大于 540m 3 /min 時 , 請直接洽華豫濾器有限公司 .
型號 001 排水器的標準配備為內置式自動排水器 . 型號 001 除外 , 其余之過濾器通用外附式排水器與壓差指示器 . 此標準規格表之處理流量基于空氣入口壓力為 0.7Mpa 為準 , 如空氣入口壓力不同時 , 請參照安全選型系數對照表 .
選 用過濾器時 , 不能小于實際處理量 , 選 型錯誤會產生壓降過大問題或其他問題 .
|
以設備之實際處理量 , 乘以安全選型系數后 , 再對照過濾器規格表之實際處理量 , 即可選定適當之過濾器 |
|||||
|
入口壓力 (Mpa) |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
|
安全系數 |
1.42 |
1.31 |
1.19 |
1.0 |
1.0 |
濾芯必須定期檢查 , 當壓力降超過 0.07Mpa 時 ( 即指針式壓差指示器指針位于紅色區域 ) 必須更換 , 空壓機過載使用 , 或排氣溫度升高時 , 會造成濾芯壽命明顯降低 , 各級過濾器的選用 , 處理能力不能小于實際處理量 .
本公司接受任何特殊規格 , 包括接口尺寸 , 防爆規格 , 特殊材質等訂制 ,
產品規格如有變更 , 以實際產品為準 .
安 裝：
圖1、圖2所示在一個完整的壓縮空氣凈化系統中，各級過濾器的安裝次序。圖3為單支過濾器的標準配置。
1-空壓機 2-后部冷卻器 3-貯氣罐 4-FC級離心式油水分離器 5-冷凍式干燥機 6-FT級主管路過濾器
7-FA級微油霧過濾器 8-FH級除臭活性炭過濾器
圖1 過濾器與冷干機的標準安裝次序
1-空壓機 2-后部冷卻器 3-貯氣罐 4-FC級離心式油水分離器 5-FA級微油霧過濾器 6-吸干機
7-FT級主管路過濾器 8-FH級除臭活性炭過濾器
圖2 過濾器與吸干機的標準安裝次序
壓縮空汽精密過濾器注意事項：
1、過濾器以“先粗后精”原則組合配置，順序不能顛倒。
2、實際通過過濾器的壓縮空氣流量、壓力及溫度不能超過銘牌規定值。
3、安裝時須注意分清過濾器的進、出口位置。
4、過濾器安裝應對地垂直。留有一定的離地高度，便于調換濾芯。
5、下列情況之一出現時，應當更換濾芯：
a. 過濾效果明顯惡化;
b. 壓差表示值超過0.07MPa；（注：濾芯初始壓降＜0.015Mpa）
c. 使用時限：FC、FT、FA為8000h，FH為2000h。
6、不帶自動排水器的過濾器，應定時打開球閥排除濾殼積水。通常每班不少于1—2次。
7、過濾器進氣溫度不超過66℃。
8、若工作壓力低于標準值（0.7MPa）時，過濾器的實際處理能力應按下表進行修正：
|
人口壓力MPa |
0.15 |
0.35 |
0.5 |
0.7 |
0.9 |
1.05 |
|
系 數 |
0.25 |
0.5 |
0.75 |
1.0 |
1.24 |
1.43 |
壓縮空汽精密過濾器常見故障排除:
過濾器在使用過程中若出現故障，請按下表找出原因，然后在對癥處理。
2. 過濾器安裝次序顛倒
|
故障現象 |
原 因 |
故障現象 |
原 因 |
|
過 濾 效 果 變 差 |
1. 工作壓力低于額定值 |
流 量 減 少 |
1.過濾器端蓋關閉不嚴或濾殼漏氣 |
|
2. 進、出氣閥門未全開 |
|
||
|
3.上游管道未清潔，濾芯污染 |
3. O型密封圈漏氣 |
||
|
4. 處理流量超過額定值 |
4. 進氣壓力過低 |
||
|
5. 過濾器內部氣流短路 |
壓 降 增 大 |
1. 濾芯衰老或堵塞 |
|
|
6. 過濾器進出口接反 |
2. 進氣雜質負載大 |
||
|
7. 空氣中含有害物質 |
3. 排水失靈，濾殼積水 |
||
|
8. 修理旁路閥未關緊 |
4. 處理流量超過額定值 |
||
|
9. 進氣氣源未經必要預處理 |
5. 過濾器進、出口接反 |
附：自動排水器
汽水分離器工作原理
圖1為常用AD—402型自動排水器。其動作原理是：當水杯內無氣壓時，浮子靠自重落下，壓塊關閉上節流孔，活塞靠彈簧力壓下，活塞桿與O形圈脫開，凝結水通過排水口排出。
當水杯內壓力大于最低動作壓力（0.2MPa）時，活塞受氣壓力作用，克服彈簧力及摩擦阻力上移，排水口被封閉。
當水杯內水位升高到一定位置，浮子浮力使壓塊與上節流孔脫離，氣壓力進入活塞上腔，活塞下移，排水口被打開排水。
水位下落至一定位置，上節流孔又被關閉。活塞上腔氣壓通過下節流孔排泄，活塞上移，排水孔再次被關閉，這時水已基本排完。
圖1 AD402浮子自動排水器工作原理圖
1—主體 2—O形圈 3—紗網 4—壓塊 5—上節流孔 6—浮子 7—水杯 8—過濾片 9—排水口 10—O形圈 11—排水管 12—下節流孔 13—活塞 14—活塞密封圈 15—彈簧 16——控制桿
浮子式自動排水器的特點是沒有電氣傳動和控制部分，使用方便，連接簡單，十分適宜用于空氣管路設備和過濾器的排水。
壓縮空汽精密過濾器維護保養
自動排水器是一個易損零部件，使用不當或長久使用后會出現“長放不關”或“長關不放”兩個極端相反的故障。請注意定時對排水器進行保養并按圖2裝拆順序?qū)ζ洳讳P鋼濾網進行清洗，清水和皂液皆可。
