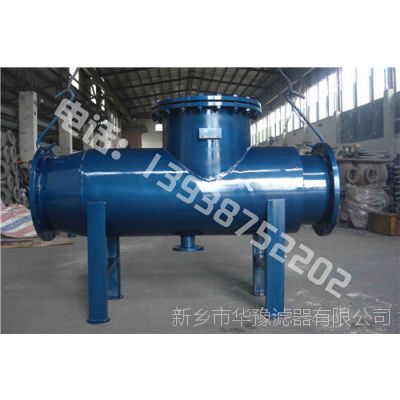

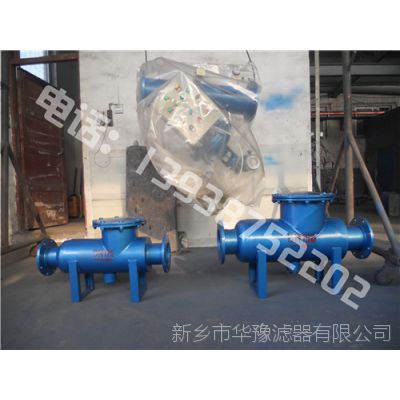

臥式直通除污器、華豫品質保證

　　臥式直通除污器產品說明：

　　一、臥式直通除污器功能與用途

　　除污器的作用是用來清除和過濾管道中的雜質和污垢，保持系統內水質的潔凈，減少阻力，保護設備和防止管道堵塞。該設備由過濾器本體、轉向閥、濾網、排污口組成。被處理水通過進水口進入過濾器本體，水中雜質便會截留在不銹鋼濾網上，當雜質堆積到一定程度時，濾網內外兩側的壓差達到設定值（≤0.05MPa),打開排污閥，關閉轉向閥，除污器開始排污。設備特點：

　　1、過濾器在全流量下能正常工作，連續出水，既保持了高的流量，又具有低的壓力降，避免了由于流速低而造成的表面污漬；

　　2、直接安裝在管網系統上，不需要任何支撐結構，節省空間；

　　3、安裝方便，只需接入待處理系統的管路上即可；

　　4、不需要安裝旁通管路，拆卸排污；

　　5、清洗時不影響正常過濾。

　　二、臥式直通除污器設備結構與工作原理

　　除污器的結構形式按國家標準圖R406分為臥式直通除污器、臥式角通除污器和立式直通除污器三種形式。本除污器的特點是濾網由原標準圖中規定的鍍鋅鐵絲網改進為專用不銹鋼濾網。在除污器中，水流由進水口進入筒體，經過濾網過濾的水流由出水口流出，污垢則沉降于除污器底部，經過排污排出。

　　三、臥式直通除污器安裝與使用

　　除污器一般應設置于供暖系統的入口調壓裝置前或各設備入口前。直通式除污器安裝在水平管道上，角通式除污器可安裝在直角轉彎的管道上，安裝是殼上箭頭方向必須與水流方向一致。運行過程中應定期排污。

　　臥式直通除污器適用范圍

　　1、除污器用來排除安裝和運行時掉進熱水管道內污物以保護設備和防止通路堵塞

　　2、除污器安裝在熱交換站或熱水采暖用戶熱力入口處的供水或回水管道上。

　　3、二種工作壓力供選用：Pg0.59Mpa、Pg0.98Mpa

規格	Dg1 (mm)	Dg2 (mm)	L (mm)	H (mm)	ф (mm)
Dg150	159	159	920	397	273
Dg200	219	219	1140	507	357
Dg250	273	273	1250	573	407
Dg300	325	325	1340	629	457
Dg350	377	377	1430	689	507
Dg400	426	426	1700	794	607
Dg450	478	478	2000	945	709
