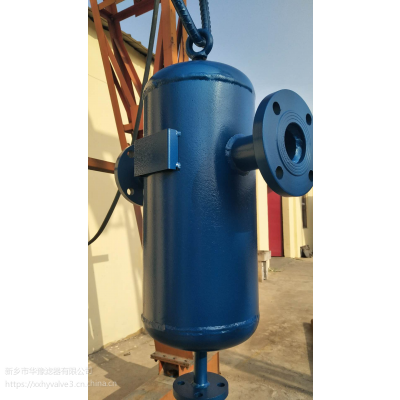

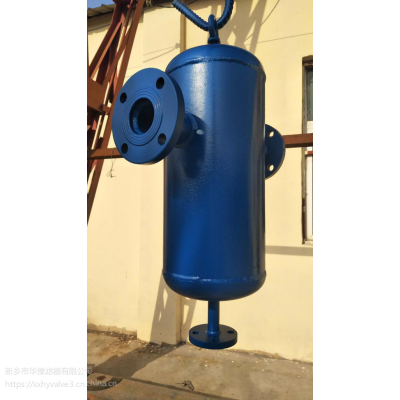

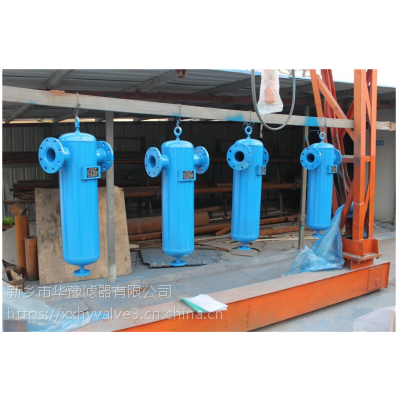

蒸汽分水器（標準）
產品概述
蒸汽分水器是作為分離蒸汽中的水滴之用。凡需要除掉蒸汽中水滴的地方，在其入口前的管道上，應設置蒸汽分水器。
進裝置的蒸汽主管上需設置蒸汽分水器，DN≤100的蒸汽分水器直接焊在管廊上的蒸汽主管上，DN≥150的蒸汽分水器由于體積和自重較大，應布置在地面上。
裝置內自產的飽和蒸汽在并入相應管網前，蒸汽進入汽輪機之前，應設置蒸汽分水器。
蒸汽分水器已按接管尺寸考慮了相應的分離面積，可直接根據蒸汽管徑選用。
蒸汽分水器的設計壓力為1.3MPa，設計溫度為300℃，尺寸參數符合石油化工裝置工藝管道安裝設計手冊的規定，也可根據用戶改進此數據。
規格型號
|
型號 |
進出口徑 |
排氣口徑 |
排水口徑 |
H (mm) |
H1（mm） |
E （mm） |
D （mm） |
重量 （kg） |
|
HY-FSQ50 |
DN50 |
DN20 |
DN20 |
712 |
430 |
450 |
219 |
35 |
|
HY-FSQ80 |
DN80 |
DN20 |
DN20 |
896 |
538 |
574 |
273 |
55 |
|
HY-FSQ100 |
DN100 |
DN20 |
DN20 |
1046 |
634 |
678 |
377 |
111 |
|
HY-FSQ150 |
DN150 |
DN20 |
DN25 |
1758 |
1288 |
916 |
500 |
196 |
|
HY-FSQ200 |
DN200 |
DN20 |
DN25 |
1990 |
1385 |
1120 |
700 |
382 |
|
HY-FSQ250 |
DN250 |
DN20 |
DN25 |
2040 |
1390 |
1220 |
800 |
468 |
|
HY-FSQ300 |
DN300 |
DN20 |
DN25 |
2292 |
1562 |
1424 |
1000 |
777 |
