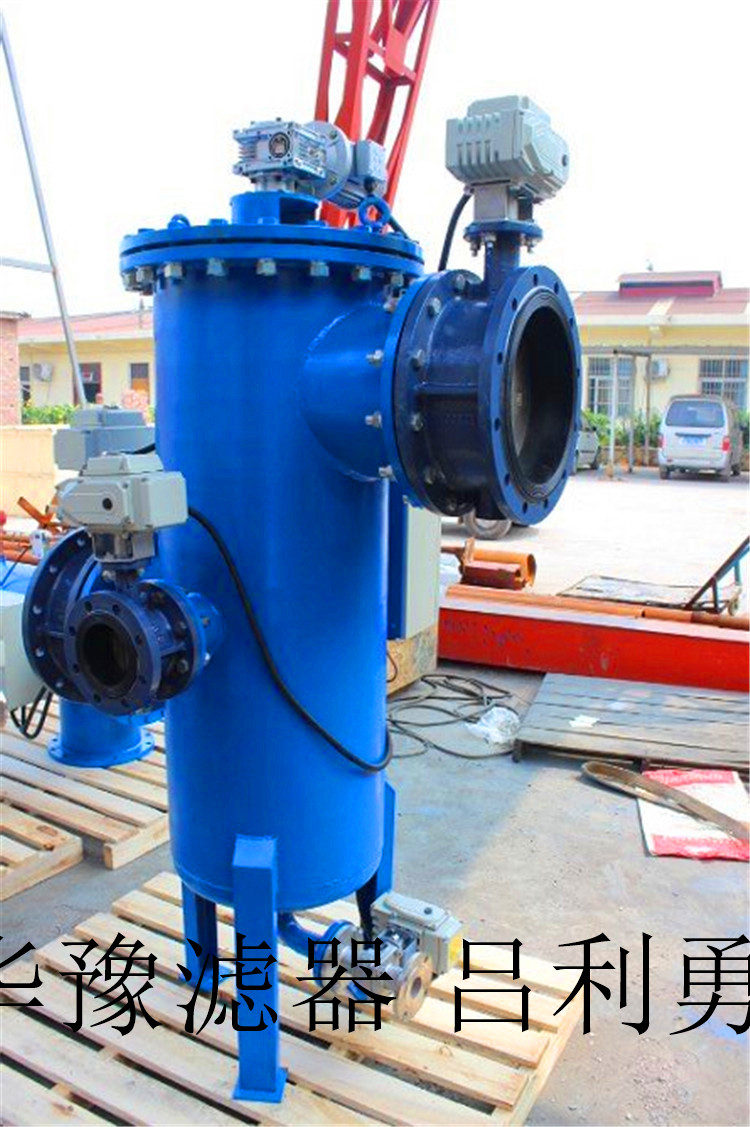

高低式電動刷式自清洗過濾器
產品特點
適用于水質差，過濾水量高的場合
電力驅動旋轉穩定，持久耐用
根據壓差/定時進行自動清洗
低運行壓力，可運行于1bar壓力下
清洗時系統不斷流
可根據用戶要求提供耐腐蝕、防爆機型
結構形式多樣，適用于現場各種安裝
技術參數
單臺處理水量：20-5000 m3/h
系統工作壓力：0.1-1.6 MPa
壓力等級：0.6/1.0MPa/1.6MPa（超出可定制）
工作介質溫度：0∽65℃
過濾精度：100∽4000微米
（鉆孔 4000-1000μm 楔形 1500-100μm ）
過濾器的初始壓降（濾器在干凈狀態下）：≤0.02MPa
對于過濾精度≤50μm的情況下，所有規格的過濾器壓降增加約30%
進出口連接方式：法蘭連接 ?HG20592-2009鋼制管法蘭?
工作壓力：≥0.1MPa
控制方式：壓差、時間、手動及PLC
清洗時間：根據使用情況可調
反洗耗水量：占過濾水量1∽3%
工作電壓：380V/50Hz
清洗方式：刷式
HY-GD型自清洗過濾器
尺寸圖
型號規格
|
型號 |
管徑（mm） |
最大流量 （m3/h） |
排污口 （mm） |
H （mm） |
H1 （mm） |
H2 （mm） |
D （mm） |
E （mm） |
F （mm） |
電機功率 （W） |
重量 （Kg） |
|
HY-GD-50 |
50 |
20 |
25 |
1100 |
620 |
420 |
273 |
420 |
590 |
0.25 |
80 |
|
HY-GD-65 |
65 |
28 |
25 |
1100 |
620 |
420 |
273 |
420 |
590 |
0.25 |
80 |
|
HY-GD-80 |
80 |
50 |
25 |
1220 |
750 |
500 |
273 |
420 |
590 |
0.25 |
95 |
|
HY-GD-100 |
100 |
80 |
25 |
1270 |
770 |
500 |
273 |
420 |
590 |
0.25 |
130 |
|
HY-GD-125 |
125 |
125 |
25 |
1375 |
840 |
540 |
273 |
480 |
590 |
0.25 |
150 |
|
HY-GD-150 |
150 |
150 |
40 |
1628 |
1050 |
720 |
325 |
520 |
640 |
0.37 |
170 |
|
HY-GD-200 |
200 |
320 |
40 |
1819 |
1220 |
750 |
377 |
580 |
700 |
0.37 |
265 |
|
HY-GD-250 |
250 |
490 |
50 |
2100 |
1470 |
850 |
480 |
770 |
815 |
0.37 |
320 |
|
HY-GD-300 |
300 |
710 |
50 |
2170 |
1600 |
900 |
530 |
780 |
870 |
0.37 |
470 |
|
HY-GD-350 |
350 |
970 |
50 |
2430 |
1790 |
1000 |
630 |
950 |
980 |
0.37 |
600 |
|
HY-GD-400 |
400 |
1260 |
50 |
2800 |
1980 |
1200 |
630 |
950 |
980 |
0.55 |
820 |
|
HY-GD-450 |
450 |
1600 |
65 |
3280 |
2230 |
1280 |
920 |
1320 |
1280 |
0.55 |
930 |
|
HY-GD-500 |
500 |
1970 |
65 |
3440 |
2400 |
1460 |
1020 |
1020 |
1380 |
0.75 |
1120 |
注：尺寸應用于過濾精度低于0.2mm（既濾芯孔徑大于0.2mm），過高精度應選用下一檔尺寸或聯系本公司，本公司對以上內容保留技術變更的權利。
安裝示例圖
注：圖中箭頭為水流方向
多臺并聯可獲得更大流量
新鄉市華豫濾器有限公司全自動自清洗過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6％；過濾精度可達10-3000 微米；工作壓力可達1.0-1.6Mpa；單臺流量：4-4160m3/h。可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾
公司于成立于2010年，注冊資本1000萬，廠區面積5000平米，建筑面積2500平米，擁有工程師10名，高職稱工程師3名，并通過了ISO9001-2008質量體系認證，已建成了干凈整潔的現代化生產車間，擁有標準化的潔凈室及裝配車間。采用了先進的過濾器生產線及精密的檢測設備。精干的技術隊伍、先進的加工工藝、高效率的銷售網絡、完善的售后服務系統，使我們公司的生產能力和技術水平在同行業中始終處于行業前列地位，我們的宗旨是提供性價比高的產品，讓客戶獲得滿意的產品使用感。
公司本著“銳意進取、創造凈化環境、服務社會”的企業精神，發展的同時也高度重視技術進步和新產品的開發，并與各大專院校建立了長期的戰略合作伙伴關系
新鄉市華豫濾器有限公司擬向社會公眾承諾，以技術、優質的產品、完善的服務與社會各界通力合作，共同發展！ 歡迎來電咨詢呂經理，提供技術支持及產品定制！
