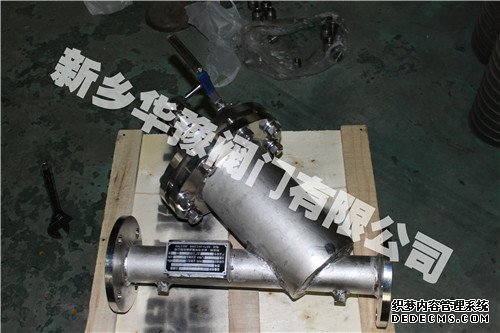

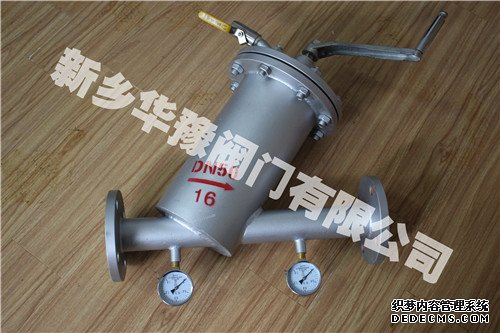

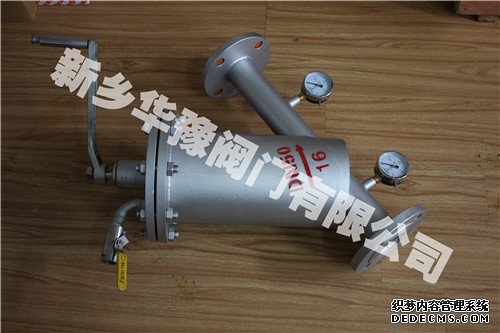

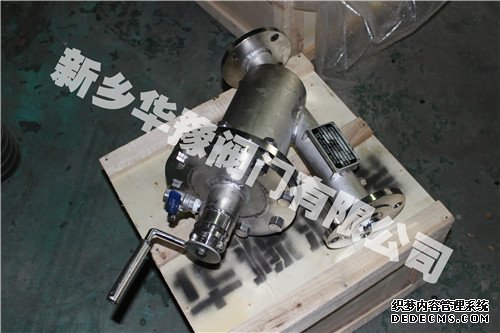

Y型手搖刷式過濾器

手搖刷式過濾器
 1. 手搖刷式過濾器原理概述
   手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。
2. 手搖刷式過濾器應用范圍
     過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
3. 手搖刷式過濾器產品特點
■單臺最大過濾流量可達970m3/h
■過濾精度從4000微米-20微米
■濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤2.5MPa(特殊可定制)
■工作溫度≤95℃
■清洗方式：刷式
■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
4.Y型手搖刷式過濾器產品選型
您在選擇手搖刷式過濾器的時候，請考慮以下幾個參數
1、處理流量
2、過濾介質的化學性質
3、過濾介質的懸浮物濃度
4、要求的過濾精度
5、管道的壓力
 Y型手搖刷式過濾器過濾精度對照表
微米（μm）   10  25  30  40  50  80  100  120  150  200  400  800  1500  3000
目數  1500  650  550  400  300  200  150  120  100  80  40  20  10  5
 過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■密封圈：EPDM橡膠
■清洗刷：不銹鋼、尼龍
      注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。
 5. 手搖刷式過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照y型手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。XHS系列手搖刷式過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳拢员ＷC排污更徹底。
（3）y型手搖刷式過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，手搖刷式過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，y型手搖刷式過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過 10 米。
（6）安裝時應考慮便于檢修，y型手搖刷式過濾器前后應安裝關斷閥門，且應安裝旁通管道。

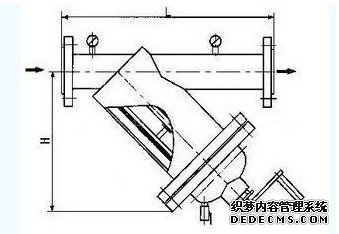

6、手搖刷式過濾器規格尺寸：



型號	口徑 (mm)	最大流量(T/h)	手搖刷式Y(jié)型過濾器
			Φ	L	L1	L2	L3	H	重量
HYSY-50	50	19	159	300	600	80	810	650	37
HYSY -80	80	50	159	300	600	80	810	660	37.5
HYSY -100	100	80	159	300	700	80	810	670	38
HYSY -125	125	125	219	350	750	80	820	680	40
HYSY -150	150	180	275	350	800	80	950	720	57
HYSY -200	200	320	325	525	850	80	1050	850	77
HYSY -250	250	490	377	650	900	80	1350	4050	130
HYSY -300	300	710	426	700	950	80	1740	1360	202.5
HYSY -350	350	970	478	820	1170	100	2350	1740	290
HYSY -400	400	1500	650	950	150	100	2460	1850	310
HYSY -500	500	1950	720	1100	1800	100	2500	1950	350

 新鄉市華豫濾器有限公司是專業的Y型過濾器、旋流除砂器、手搖刷式過濾器、反沖洗過濾器、全自動刷式過濾器、汽水分離器、籃式過濾器、漿液閥、閘閥、截止閥、旋塞閥等產品的生產企業。華豫濾器以質量求生存，把用戶當上帝，每一道工序有質量檢驗負責人，每個成品有質量檢驗負責人。可靠質量讓客戶放心。完善的售后服務讓客戶省心。用高質量的產品占領市場，用服務保住市場。聯系電話:0373-3547966手機:13462316714  QQ:2248467420  郵箱：xxhylq@163.com 網址：http://www.hnhyfm.com 聯系人：李剛 國內一流的品質、優質的服務來為您保駕護航!
